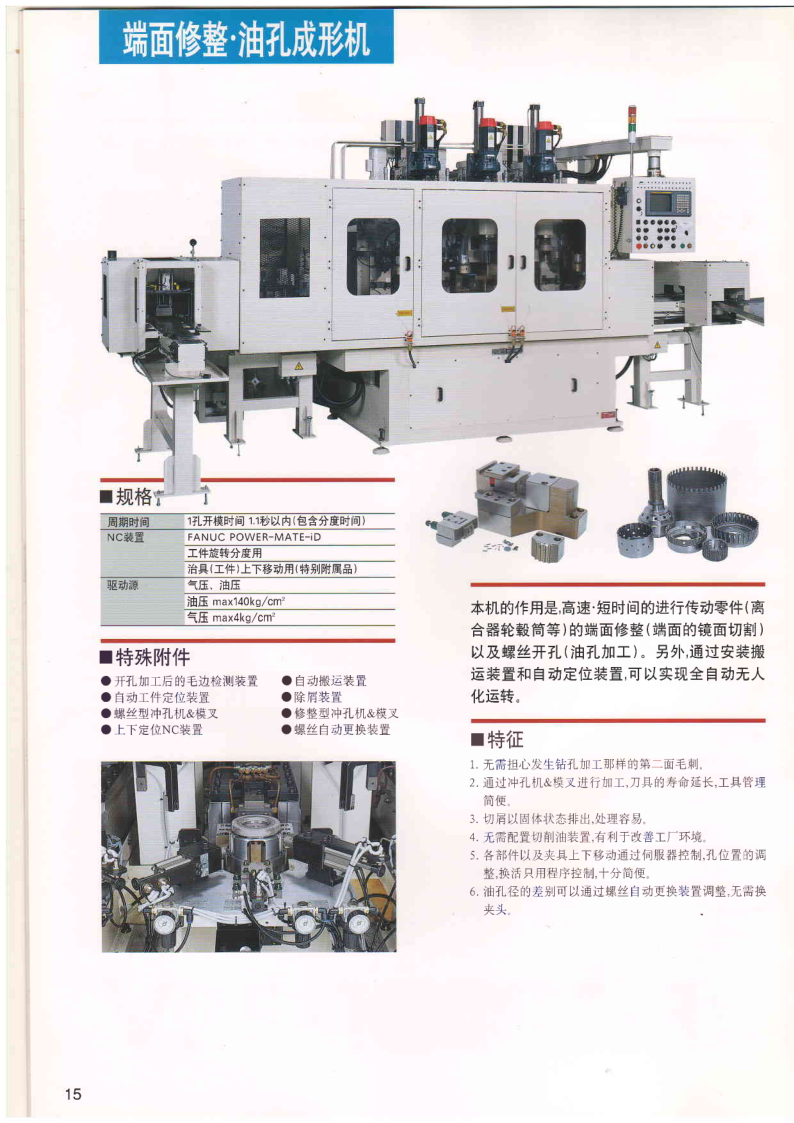

机器名称:端面修整·油孔成形机 :
这是一种通过端面修整(端面精切)和钻孔(油孔加工)在短时间内高速加工传动零件(离合器轮毂、鼓等)的设备。 此外,通过安装移载装置和自动工作定位装置,可以实现全自动无人操作。
特征:
1.无需担心钻孔等二次毛刺。
2.用冲头和模具加工具有较长的刀具寿命和易于刀具管理。
3.易于加工,因为切屑以块状排出。
4.由于不需要冷却装置,工厂内的环境得到改善。
5.夹具的每次分度和上下移动均由伺服控制,只需一个程序即可轻松调整孔位和更换设置。
油孔直径的差异是自动穿孔更换器,因此无需更改设置。
规格:
循环时间1.1秒内打孔时间(包括分度时间)
NC装置FANUC 35iB、工件旋转分度、治具(工件)上下移动(特殊附件)
驱动源 油压:MAX 140 kg / cm²,气动压力:MAX 4 kg / cm²
特殊附件:
1. 开孔加工后的毛边检测装置
2. 自动搬运装置
3. 自动工件定位装置
4. 排屑装置
5. 螺丝型冲孔机&模叉
6. 修整型冲孔机&模叉
7. 上下定位NC装置
8. 螺丝自动更换装置

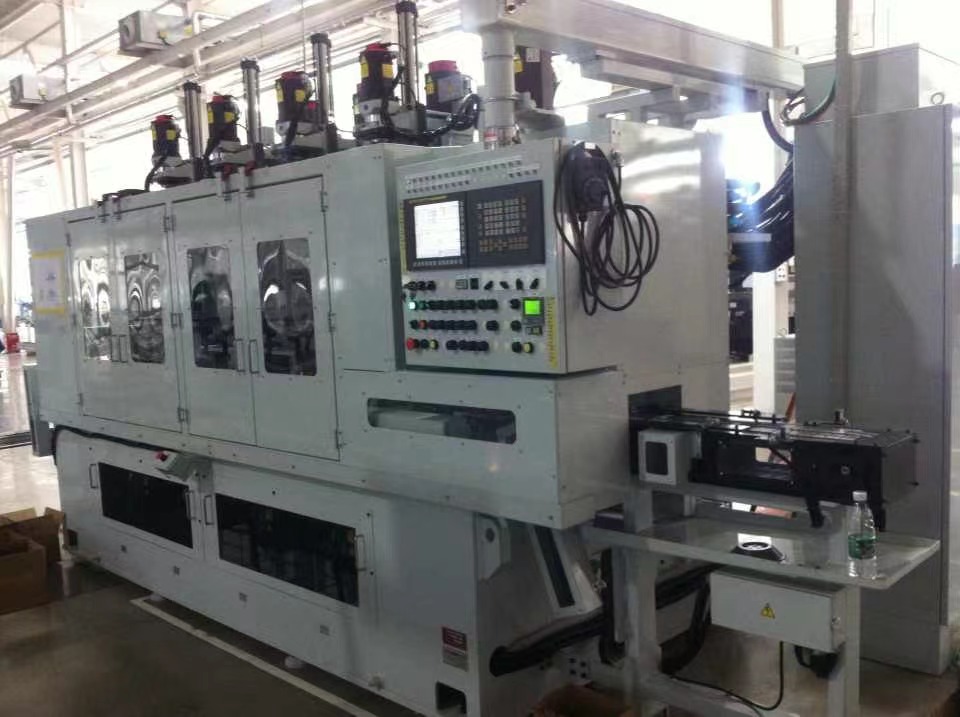

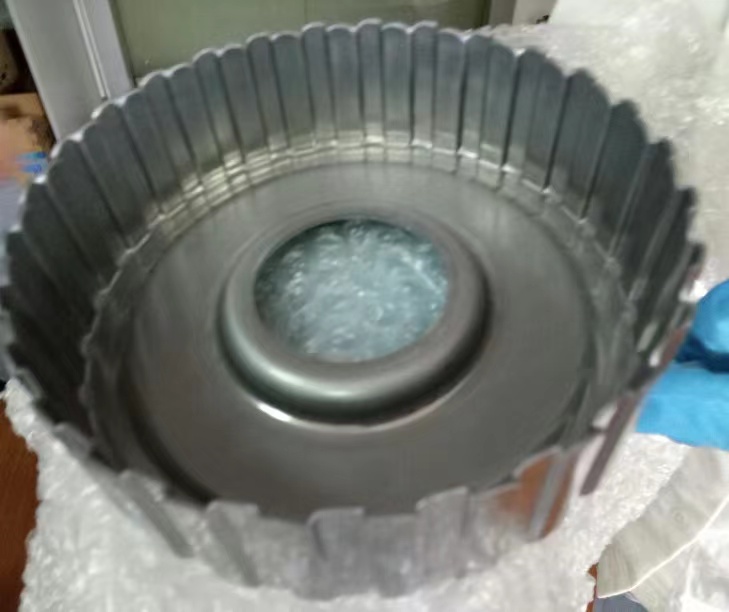

现场示例图 工件图
