硬拉床的技术特点

一、拉床的概要

为热处理材料的精加工用而制作。使用具有特殊涂层的硬拉刀，可实现高精度、稳定加工的热处理应变和精整拉刀。另外，由于切削速度为60m/min的高速加工（MAX62.5m/min），所以采用高效率化和作业性良好的工作台移动式结构。

二、拉床的特征

特征：热后精加工   l 1.加工对象硬度为HRC50-62   l 2.效率高:切削速度为60m/min（MAX62.5m/min的高效加工  l 3.操作性能便利：工作台移动式结构，操作便利距地面1050m   l 4.全伺服，无液压泵，节能且噪音小  l 5.可实现热前，热后的软、硬拉加工切换    l 6.对应范围广，可对应多种类的工件，刀具。

三、拉床的规格

主要规格 （5吨/7.5吨/10吨/15吨）

拉力：       5/7.5/10/15(KN)

行程：       800/1000/1200/1600/1750mm

切屑速度：0~60m/min （MAX62.5m/min）

返回速度：0~60m/min   (MAX62.5m/min )

工作台高度 ：1200mm (10吨规格）

设备尺寸： 1040W×1600L×3800H（5吨机型）

                               1200W×2500L×4000H（7.5吨机型）

                               1600W×2600L×5200H（10吨机型）

          设备重量： 4T/6T/10T/12T  p加工余量BBDφ0.01mm（硬拉时） 可选配置：1. 上下料仓  2.齿槽定相位装置  3.铁屑传送带 4.自动上下料装置 5.正反识别装置· 6. 去毛刺装置 7.上拉头·下拉头

     四.普通拉床和硬拉床技术对比

     •1.普通拉床只能拉销热处理前的工件，而硬拉床既可以加工热处理前的工件，也可以加工热处理后的工件，一机两用。 •2.硬拉床采用高速马达（FUNAC αis300/2000）可实现在硬拉下的最大加工速度及返回速度为60米/MIN，普通拉床采用一般马达（FUNACαiS50/3000 ）在软拉下的加工速度及返回速度达到15米/MIN。 •3.内部丝杆和直线导轨也不同，硬拉床采用φ100mm×L50mm （THK制）高刚性丝杆和高刚性定制版导轨。 •4.硬拉床可先加工软工件，后工件热处理。换上硬拉刀后，再次进行拉销，可修正热处理后的工件齿面的塌边变形。因两次拉销都在本机上进行，可确保高精度。软拉保证精度，硬拉修型。 •5.软硬拉程序按照客户的要求，在机器出厂前事前制作好，在实际使用过程中只需点击程序切换按键即可快速切换。 •6.软拉切换硬拉时，只需在粗定位夹具上加上导向柱，由机械手抓取后直接放入机器夹具上进行拉销，省时省力，无需繁琐的操作。

  另有多种型号可进行对应：5TON 800ST、5TON 600ST/800ST、5TON 1000ST、10TON1500ST、10TON1300ST、5TON 1000ST、  15TON 1600ST、5TON 800ST、25TON800ST

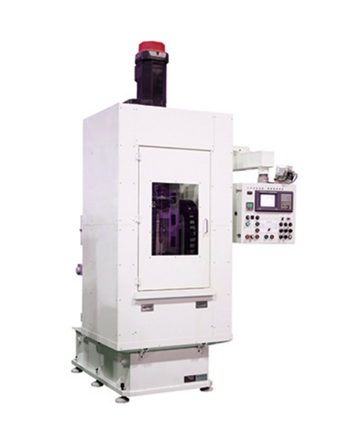

      示例图片：5TON 800ST

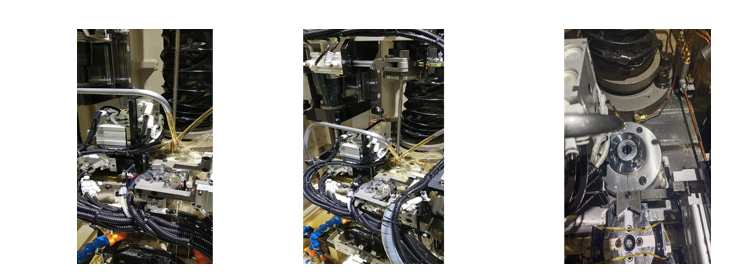

      加工图
