•       一、搓齿机的技术概要

•       1.本搓齿机新型4轴数控搓齿机，主要应用于汽车、工程机械、精密减速器等行业中大批量渐开线轴件的精密的搓削。

•       2. 通过装在平行刀台上的板搓刀相对运动进行搓加工，可对应各种外经渐近线花键和螺纹，高效率，高精度。

•       3. 通过一对前后顶尖夹住工件移动，可以同时进行1-3个工位的搓齿加工，精度高，效力高，刚性高。

•       4. 不使用油压，因此可以节能，噪音小，环保。

•       5. 采用独立的伺服马达控制刀台滑动是本机的最大特点，而且搓齿刀的更换和设定也是非常的简单。

•       6.机器采用4轴NC控制，Z轴和A轴采用小伺服马达直驱，对工件进行定位夹紧X轴和Y轴采用搓销专用伺服马达，对夹紧的工件进行往复搓齿。相比液压机高效稳定，易操作且环保

•       搓齿机被广泛地使用于各种渐开线花键、渐开线锯齿、螺纹、油槽、螺杆和滚花部件的搓齿加工。在其加工能力范围内在数秒之内加工出高精度花键。左、右滑台采用独立的双伺服电机通过滚珠丝杆拖动，避免单电机通过齿轮传动磨损造成的精度走失；通过系统能够直接分别调整左、右两幅刀具基准误差，可设定多组数值，分别对应装刀装置上的多副刀具，每幅刀具可单独调整基准偏差，方便调整多段花键的程的累积误差。前顶尖伺服电机驱动，可通过设定电机扭矩顶紧工件，避免顶紧力度过大，损伤工件顶尖孔，通过设定前顶尖伺服电机位置，可检测产品中心孔深浅，当工件长度超差，或中心孔深度超差，系统报警，停止工作，防止中心孔深浅不一造成刀具损坏及产品报废。

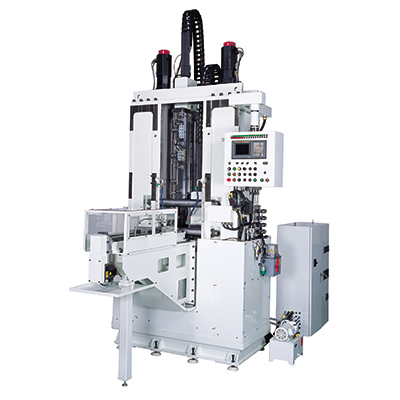

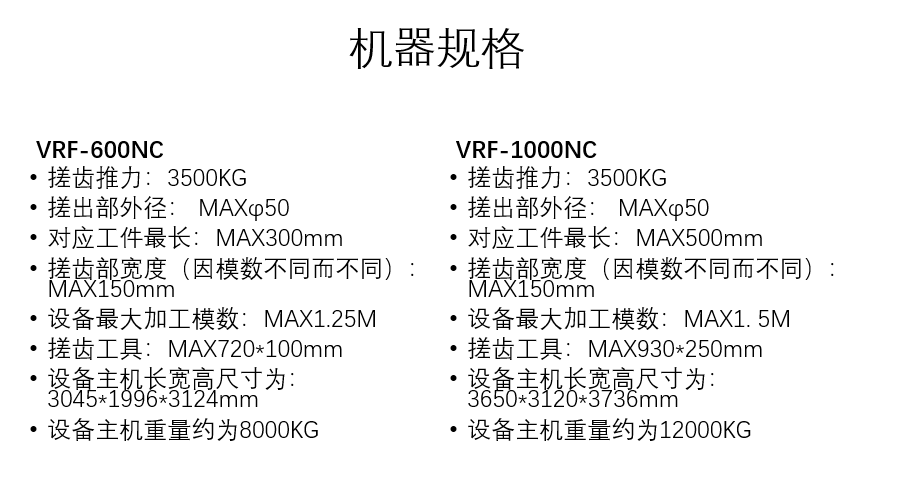

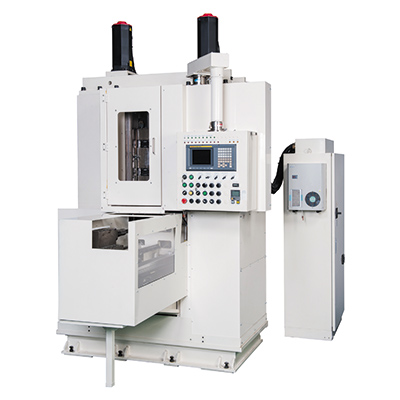

                VRF-600NC                                      VRF-1000NC

加工工件图
